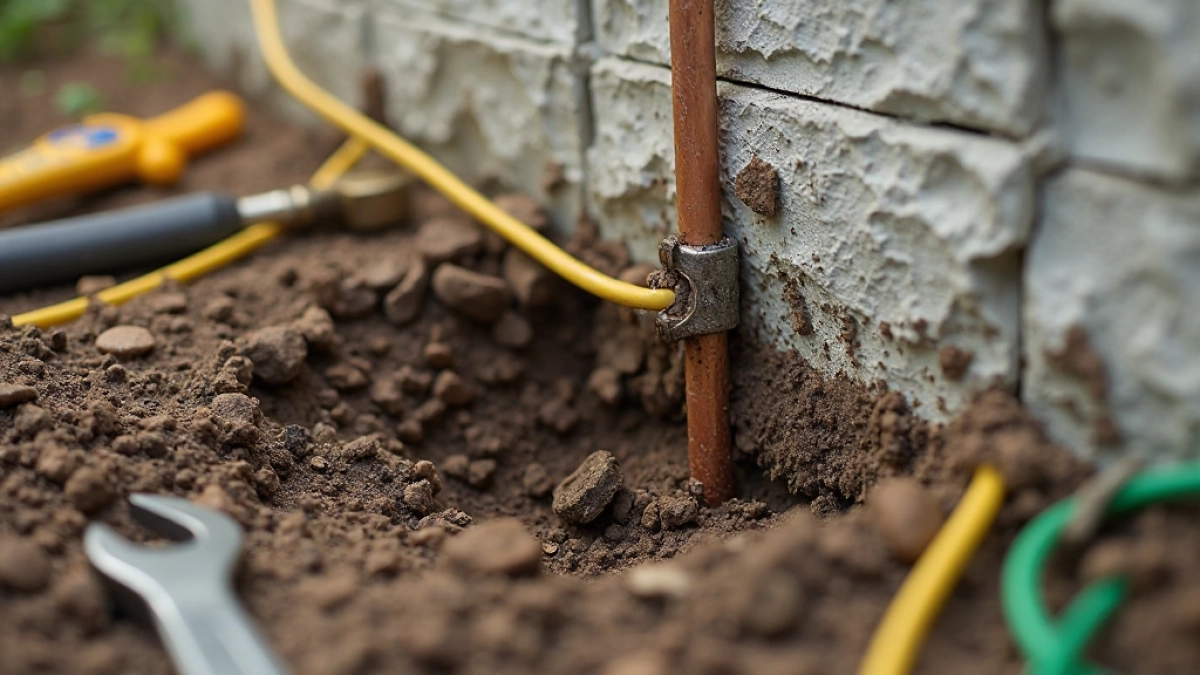

Jak wykonać uziemienie instalacji elektrycznej krok po kroku

Uziemienie instalacji elektrycznej stanowi fundament bezpieczeństwa w każdym domu jednorodzinnym, odprowadzając prąd upływowy do ziemi i chroniąc przed porażeniami czy pożarami. Wybierając odpowiedni uziom, dostosowujesz go do warunków gruntowych, co zapewnia niską rezystancję poniżej 10 Ω zgodnie z normą PN-HD 60364-5-54. Artykuł prowadzi Cię przez kluczowe etapy: od rodzajów uziomów, przez dobór i lokalizację, po montaż pionowego uziomu krok po kroku, połączenie z przewodem PE oraz pomiar skuteczności. Zrozumiesz, jak samodzielnie wykonać te prace, minimalizując ryzyko i spełniając wymogi prawne.

• Rodzaje uziomów do instalacji elektrycznej
• Dobór uziomu pod warunki gruntowe
• Wybór lokalizacji uziemienia w domu
• Narzędzia i materiały do montażu uziomu
• Montaż uziomu pionowego krok po kroku
• Połączenie uziomu z instalacją PE
• Pomiar rezystancji uziemienia
• Pytania i odpowiedzi

Rodzaje uziomów do instalacji elektrycznej

Uziomy dzielą się na pionowe, poziome, fundamentowe i chemiczne, każdy dostosowany do specyfiki instalacji domowej. Pręty pionowe, najczęściej stalowe ocynkowane o średnicy 16 mm i długości 2-3 m, wbijane są głęboko w grunt, osiągając rezystancję 5-20 Ω w zależności od gleby. Uziomy poziome wykorzystują taśmy miedziane lub stalowe, układane w rowkach na głębokości 0,5-1 m, idealne tam, gdzie pionowe napotykają skały. Fundamentowe integrują się z ławą fundamentową, tworząc siatkę z prętów, co upraszcza budowę nowego domu. Chemiczne, z żelem elektrolitycznym, stosuje się w suchych gruntach, utrzymując wilgotność wokół elektrody.

Wybór zależy od dostępności miejsca i typu gruntu wokół budynku. Pręty pionowe dominują w instalacjach retrofittingowych ze względu na prostotę montażu bez kopania dużych wykopów. Taśmy poziome łączą się w systemy, gdy pojedynczy pręt nie wystarcza, redukując rezystancję poprzez większą powierzchnię styku z ziemią. Uziomy fundamentowe oszczędzają miejsce, ale wymagają planowania na etapie budowy. Chemiczne uziomy, choć droższe, zapewniają stabilną rezystancję nawet w piaskach czy żwirze, gdzie inne zawodzą.

Stal ocynkowana wytrzymuje korozję przez dekady, podczas gdy miedź oferuje lepszą przewodność, ale wyższą cenę. Norma PN-EN 62561-2 określa parametry materiałów, jak minimalna grubość powłoki cynkowej 70 mikrometrów. W domach jednorodzinnych łączy się często kilka prętów równolegle, obniżając rezystancję do żądanych 4 Ω. Każdy typ wymaga połączenia z szyną uziemiającą w rozdzielnicy. Rozumiesz teraz, dlaczego pionowe pręty stają się pierwszym wyborem dla większości właścicieli domów.

Kombinacje hybrydowe, jak pręt z taśmą, potęgują skuteczność w niesprzyjających warunkach. Pręty ze stali nierdzewnej rosną w popularności ze względu na odporność na agresywne środowiska. Zawsze sprawdzaj zgodność z lokalnymi przepisami budowlanymi. Te rozwiązania gwarantują, że Twój dom pozostanie bezpieczny przez lata.

Dobór uziomu pod warunki gruntowe

Warunki gruntowe decydują o rezystancji uziomu, mierzonej w omach, gdzie glina i wilgotna ziemia dają niskie wartości poniżej 10 Ω, a piasek czy żwir przekraczają 100 Ω. W gliniastych glebach pojedynczy pręt pionowy 3 m wystarcza, osiągając 4-8 Ω. Piaskowe podłoże wymaga dłuższych prętów, nawet 6 m, lub kilku połączonych równolegle, co mnoży powierzchnię styku. Żwirowe tereny z skałami faworyzują uziomy poziome lub chemiczne, unikając bezskutecznego wbijania. Kamieniste grunty wymuszają taśmy w rowkach, docierające do głębszych warstw wilgotnych.

Tabela powyżej ilustruje dopasowanie, bazując na badaniach impedancji gruntu wg PN-EN 62305. W suchych regionach dodaj elektrolit, obniżając rezystancję o 50-70%. Testuj grunt próbnym wbijaniem pręta na 1 m i pomiarem wstępnym. Wilgotność gleby zmienia parametry sezonowo, więc celuj w najgorszy scenariusz suchą ziemię. To podejście zapewnia niezawodność uziemienia przez cały rok.

Badania gleboznawcze, choć opcjonalne, precyzują oporność właściwą ρ w Ω·m: glina 20-100, piasek 1000-5000. Formuła rezystancji pręta R = ρ / (2πL) [ln(2L/r) -1] pomaga szacować długość L dla promienia r. W piaskach ρ>2000 Ω·m stosuj minimum 4 pręty oddalone o 2 m. Takie obliczenia unikają niedoszacowania i powtarzanych prac. Zawsze priorytetyzuj bezpieczeństwo mieszkańców.

Regionalne różnice, jak w Polsce na Mazowszu gliniaste gleby vs. Pomorze piaszczyste, dyktują standardy. W gruntach zanieczyszczonych solami wybieraj stal nierdzewną. Dostosowanie minimalizuje koszty i maksymalizuje efektywność. Teraz wiesz, jak grunt kształtuje Twój wybór.

Wybór lokalizacji uziemienia w domu

Lokalizacja uziomu powinna być blisko rozdzielnicy głównej, maksymalnie 10-15 m, by skrócić przewód PE i zmniejszyć spadki napięcia. Unikaj miejsc pod chodnikami czy drogami, gdzie wibracje uszkadzają połączenie. Wybierz zewnętrzną ścianę budynku, z dala od fundamentów, by prąd nie wracał przez beton. W ogrodzie kop głęboko, omijając instalacje gazowe czy wodne co najmniej 1,5 m. Bliskość drzew zwiększa korozję od korzeni, więc trzymaj 3 m odstępu. To optymalizuje drogę prądu do ziemi.

Sprawdź mapy geodezyjne pod kable SN czy rury kanalizacyjne, minimalizując ryzyko przebicia. W domach z piwnicą uziom pionowy wbija się od wewnątrz przez podłogę, wychodząc na zewnątrz. Na stokach kieruj pręt w dół nachylenia dla lepszego styku z wilgotnymi warstwami. Odległość od wejścia głównego ułatwia dostęp do pomiarów. Bezpieczeństwo dyktuje wybór płaskiego terenu bez ruchu pojazdów.

W zabudowie szeregowej koordynuj z sąsiadami, unikając interferencji uziomów bliżej niż 2 m. Pod garażem odpada ze względu na asfalt izolujący. W pobliżu studni artezyjskiej zyskujesz wilgoć, ale zachowaj 5 m od rur. Elektrycy polecają stronę północną, chronioną przed słońcem i wysychaniem. Taka lokalizacja gwarantuje stabilność przez lata.

Narzędzia i materiały do montażu uziomu

Podstawowe materiały to pręt stalowy ocynkowany Ø16 mm długości 3 m, przewód miedziany 25 mm² izolowany zielono-żółty oraz zacisk uciskowy do połączenia. Taśma miedziana 30x4 mm służy do mostkowania w systemach. Do wiercenia otwór w twardym gruncie potrzebny jest wiertło SDS-max Ø20 mm i młotowiertarka 1500 W. Kij wbijakowy stalowy i gumowy młotek ułatwiają instalację bez uszkodzeń powłoki. Izolowane rękawice dielektryczne i okulary ochronne to must-have dla bezpieczeństwa.

Tabela podsumowuje zestaw na standardowy montaż w domu 150 m². Do gruntów twardych dodaj wibracyjny wbijak spalinowy dla prętów 4 m. Przewód giętki XLPE wytrzymuje warunki zewnętrzne przez 30 lat. Zaciski śrubowe nadają się do tymczasowych testów, ale termitowe zapewniają integralność. Zawsze miej pod ręką łopatę do wykopów kontrolnych. Ten arsenał pozwala na precyzyjne prace.

Wybieraj certyfikowane produkty z oznaczeniem CE i zgodne z PN-EN 62561. Do cięcia prętów nożyce hydrauliczne 32 mm. Smar kontaktowy zapobiega utlenianiu złącz. W zestawie miej znacznik lokalizacji z betonu dla przyszłych prac. Bezpieczeństwo i trwałość zależą od jakości narzędzi. Z takim ekwipunkiem poradzisz sobie samodzielnie.

Dla dłuższych prętów stosuj złączki gwintowane, umożliwiające składanie sekcji. Multitool z końcówkami do PE przyspiesza obróbkę przewodów. Te detale podnoszą efektywność montażu. Teraz jesteś gotowy do akcji.

Montaż uziomu pionowego krok po kroku

Rozpocznij od wyłączenia głównego wyłącznika i oznaczenia strefy prac taśmą ostrzegawczą. Wykop otwór pilota głębokości 50 cm średnicy 20 cm młotowiertarką w wybranym miejscu. Włóż pręt pionowo, używając kija wbijakowego i uderzaj gumowym młotem rytmicznie, kontrolując pionowość poziomnicą. Wbij na pełną długość 2,8 m, zostawiając 20 cm nad gruntem do połączenia. W suchym gruncie polewaj wodą podczas wbijania dla lepszego styku. Ten etap trwa 30-60 minut w zależności od gleby.

• Sprawdź lokalizację detektorem kabli podziemnych.
• Wierć otwór SDS-max na 50 cm głęboko.
• Wbij pręt sekcjami po 1,5 m, łącząc złączkami.
• Użyj słoja z wodą wokół pręta dla stabilizacji.
• Oznacz miejsce betonowym znacznikiem.

Lista kroków zapewnia sekwencję bez błędów. W twardym gruncie przedwierz wstępny otwór na całą głębokość. Po wbijaniu sprawdź stabilność szarpnięciem nie powinien się ruszać. Wilgotny grunt ułatwia, ale unikaj błota ślizgającego narzędzie. Odpocznij, bo praca fizyczna wymaga skupienia. Teraz uziom tkwi solidnie w ziemi.

Dla drugiego pręta zachowaj odstęp 2-2,5 m, łącząc taśmą podziemną. W piaskach wbijaj pod kątem 10° od pionu dla oporu bocznego. Po montażu zasyp otwór ziemią ubitą. Testuj wstępny ciąg ciągłości omomierzem. Te niuanse gwarantują systemową skuteczność. Widzisz postęp?

Połączenie uziomu z instalacją PE

Przytnij wystający koniec prętu, zostawiając 30 cm do zacisku. Zamocuj zacisk exothermiczny lub uciskowy na pręcie, dokręcając momentem 40 Nm kluczem dynamometrycznym. Podłącz przewód PE 25 mm², skręcając żyłę miedzianą i izolując koszulką termokurczliwą. Poprowadź przewód w peszlu PCV Ø32 mm do rozdzielnicy, mocując opaskami co 50 cm. W rozdzielnicy połącz z szyną uziemiającą bolcem M8. To tworzy zamknięty obieg ochronny.

• Oczyść powierzchnie drucianą szczotką.
• Nałóż pastę antykorozyjną na styki.
• Dokręć zacisk i sprawdź ciągłość multimetrem.
• Izoluj złącze masą bitumiczną.
• Przewierć ścianę wiertłem koronkowym Ø40 mm.

Lista precyzuje połączenie, unikając luźnych styków. W wilgotnych warunkach stosuj złącza wodoszczelne IP68. Długość przewodu nie przekracza 20 m, by rezystancja nie wzrosła powyżej 0,5 Ω. W rozdzielnicy oznacz szynę PE żółto-zielono. Teraz instalacja jest zintegrowana. Czujesz ulgę?

Dla wielu uziomów łańcuchuj taśmą miedzianą 30x3 mm, zakopaną 0,6 m głęboko. Sprawdź izolację meggerem na 500 V. W domach z odgromówką połącz z szyną główną. Te kroki spełniają normę PN-HD 60364-5-54. System działa spójnie.

Regularnie inspekcjonuj złącza wizualnie. W agresywnych gruntach odnów powłoki co 5 lat. To utrzymuje niską rezystancję. Jesteś o krok od weryfikacji.

Pomiar rezystancji uziemienia

Użyj miernika rezystancji uziemienia metodą 3-punktową: wbij dwa pręty probne E1 i E2 w odstępach 20 m i 40 m od uziomu H. Podłącz sondy: C do H, P do prądu, V do napięcia, generując 10-30 mA. Odczytaj wartość po stabilizacji, celując poniżej 10 Ω dla TN-S. Powtórz w suchą pogodę, gdy rezystancja jest najwyższa. Dokumentuj protokół z datą i warunkami. To potwierdza skuteczność.

• Odłącz obciążenia z PE.
• Rozstaw pręty probne prostopadle do linii uziomu.
• Uśrednij 3 pomiary.
• Jeśli >10 Ω, dodaj pręt równolegle.
• Zapisz w książce obiektu.

Lista kroków upraszcza procedurę, trwającą 20 minut. Mierniki cyfrowe z filtrem 50 Hz eliminują zakłócenia sieciowe. W gruntach o ρ>1000 Ω stosuj metodę spadku potencjału. Wynik <4 Ω idealny dla domów z AGD. Teraz masz dowód bezpieczeństwa.

Sezonowe wahania wymagają pomiaru wiosną i jesienią. Profesjonalne urządzenia kalibruj rocznie. W systemach hybrydowych mierz całość. Norma PN-EN 62305 zaleca <10 Ω dla ochrony. Dane archiwizuj dla inspekcji SEP.

Jeśli rezystancja wysoka, wydłuż elektrody lub chemikalia. Powtórz po modyfikacjach. To zamykające ogniwo procesu. Twój dom jest chroniony.

Pytania i odpowiedzi

• Co to jest uziemienie instalacji elektrycznej i dlaczego jest ważne?

  Uziemienie to połączenie elementów instalacji elektrycznej z ziemią za pomocą uziomu, które odprowadza nadmiarowy prąd w razie awarii. Zapewnia ochronę przed porażeniami prądem, minimalizuje ryzyko pożaru i jest wymogiem norm PN-EN 62305. Prawidłowe uziemienie gwarantuje bezpieczeństwo mieszkańców domu jednorodzinnego.

• Jakie rodzaje uziomów wybrać do domu jednorodzinnego?

  Wybór zależy od warunków gruntowych: prętowe (szpilkowe, pionowe) na gruntach przepuszczalnych, poziome na skalistych, fundamentowe w nowych budynkach lub chemiczne na trudnych glebach. Do samodzielnego montażu polecane są uziomy prętowe ze stali ocynkowanej o długości 2-3 m, połączone z szyną uziemiającą w rozdzielnicy.

• Jak krok po kroku wykonać montaż uziomu prętowego?

  1. Wybierz lokalizację poza strefą fundamentów, na głębokości 0,5-1 m. 2. Wykop dół i zwilż grunt. 3. Wbij uziom młotem lub wiertarką SDS o średnicy 16 mm, aż do wymaganej głębokości. 4. Połącz uziom taśmą miedzianą lub przewodem PE (min. 16 mm²) z zaciskiem w rozdzielnicy. 5. Zabezpiecz połączenie masą bitumiczną. Zawsze stosuj rękawice izolacyjne i odłącz prąd.

• Jak sprawdzić skuteczność uziemienia po montażu?

  Użyj miernika rezystancji uziemienia wartość powinna być poniżej 10 omów (optymalnie <4 omy). Podłącz miernik do uziomu i sondy odniesienia wbitej 10-20 m dalej. Regularne pomiary co 5 lat lub po burzach. W skomplikowanych przypadkach skonsultuj z elektrykiem uprawnionym.
