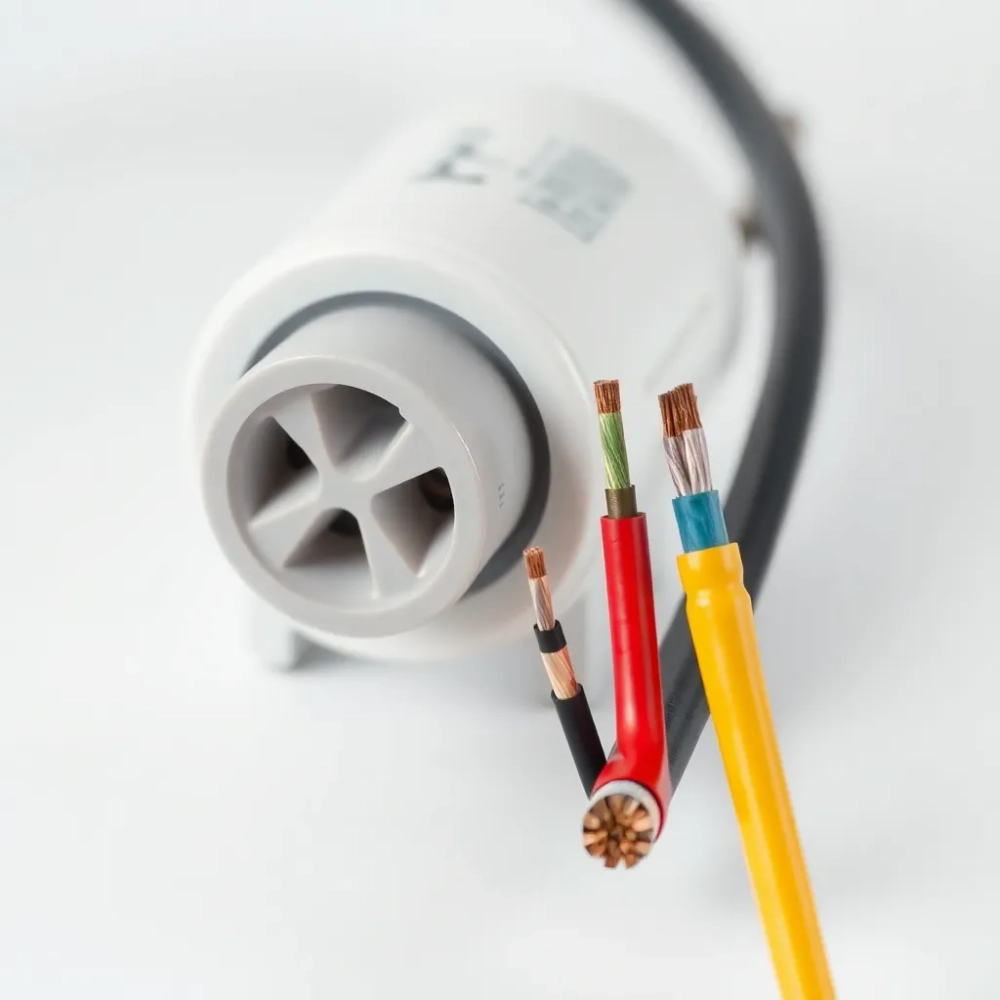

Jaki kabel do grzejnika elektrycznego? Przekrój, który dobierzesz w 5 minut

Wybór kabla do grzejnika elektrycznego to nie kwestia gustu, lecz ścisła zależność między poborem mocy urządzenia a obciążalnością przewodu. Źle dobrany kabel grzeje się sam, a w skrajnym przypadku stapia izolację i wywołuje pożar. Poniżej znajdziesz konkretne przekroje, dopuszczalne obciążenia, zasady ochrony PE oraz odpowiedź na pytanie, czy przedłużacz do grzejnika elektrycznego to w ogóle legalne rozwiązanie.

• Przekrój kabla a moc grzejnika elektrycznego gotowa tabela
• Przedłużacz do grzejnika elektrycznego kiedy wolno, a kiedy zakaz
• Zabezpieczenie obwodu i żyła ochronna PE w instalacji grzejnika

Przekrój kabla a moc grzejnika elektrycznego gotowa tabela

Moc grzejnika podawana w watach przekłada się na prąd płynący w obwodzie według wzoru I = P / U. Dla napięcia 230 V i współczynnika cos φ ≈ 1 (grzejniki rezystancyjne mają charakter czysto omowy) prąd rośnie liniowo z mocą. Grzejnik 2000 W pobiera więc około 8,7 A, model 2500 W już niemal 11 A, a urządzenie 3000 W sięga blisko 13 A. Te liczby determinują minimalny przekrój żyły roboczej.

Tabela poniżej zbiera najczęstsze moce spotykane w grzejnikach konwektorowych, olejowych, na podczerwień oraz suszarkach łazienkowych i łączy je z zalecanym przekrojem miedzianym przewodu YDYp oraz zabezpieczeniem nadprądowym.

Wartości przekrojów wynikają z normy PN-HD 60364, gdzie dopuszczalna obciążalność długotrwała przewodu miedzianego YDYp ułożonego w ścianie pod tynkiem wynosi 15 A dla 1,5 mm², 21 A dla 2,5 mm², 27 A dla 4 mm² i 34 A dla 6 mm². Różnica między prądem grzejnika a obciążalnością kabla tworzy margines bezpieczeństwa.

Dlaczego nie wystarczy dobrać kabel „na styk"? Przewód pod obciążeniem wydziela ciepło Joule'a proporcjonalnie do rezystancji i kwadratu prądu. Przekrój 1,5 mm² przy ciągłym poborze 10 A rozgrzeje się powyżej 70°C, co przyspiesza starzenie PVC i obniża wytrzymałość mechaniczną izolacji. Ten sam mechanizm odpowiada za typową usterkę: kabel miękki w dotyku, brązowa izolacja, a w skrajnych przypadkach charakterystyczny zapach palonego tworzywa.

Przy wyborze typu przewodu kluczowy jest też sposób ułożenia. YDYp (płaski) układasz w tynku lub pod tynkiem w peszelu, natomiast YDY (okrągły) w korytkach natynkowych i na przegubach. Do grzejników stojących z wtyczką do gniazdka stosujesz YDYp 3×2,5 mm² dla mocy do 3000 W, a przy większych urządzeniach montowanych na stałe (np. grzejniki kanałowe, kurtyny powietrzne nad drzwiami) kabel prowadzisz bezpośrednio z rozdzielnicy jako obwód dedykowany.

Kiedy 1,5 mm² wystarczy, a kiedy nie? Dla grzejników do 1500 W włączanych do pojedynczego gniazdka bez przedłużacza 1,5 mm² jest technicznie poprawne, lecz większość instalatorów i tak ciągnie 2,5 mm² ze względu na uniwersalność. Jeśli planujesz w przyszłości wymianę grzejnika na mocniejszy model, od razu kładź 2,5 mm² lub 4 mm². Zaoszczędzisz na kuciu ścian za kilka lat.

Przedłużacz do grzejnika elektrycznego kiedy wolno, a kiedy zakaz

Przedłużacz do grzejnika elektrycznego to temat, który elektrycy omawiają z wyraźnym niesmakiem, bo statystyki pożarów nie kłamią. Urządzenie grzewcze pobiera prąd ciągle przez wiele godzin, a przedłużacz złożony z gniazda, przewodu i wtyczki to trzy dodatkowe punkty stykowe, w których rezystancja rośnie, a chłodzenie jest utrudnione.

Norma PN-HD 60364 wprost zabrania zasilania grzejników elektrycznych przez przedłużacz w instalacjach stałych. Grzejnik powinien być podłączony do gniazdka ściennego bezpośrednio lub, lepiej, do puszki instalacyjnej z własnym obwodem. To nie kaprys urzędników, lecz konsekwencja prostego faktu: gniazdo w przedłużaczu bębnowym narażone na 10 A przez całą zimową noc osiąga temperaturę, która topi obudowę.

Kiedy przedłużacz do grzejnika elektrycznego jest dopuszczalny? Dopuszcza się krótkotrwałe użycie (kilka godzin) w sytuacjach remontowych lub w pomieszczeniach tymczasowych, pod warunkiem że przewód przedłużacza ma przekrój minimum 3×1,5 mm², a urządzenie nie przekracza 2000 W. Przedłużacz musi być jednoczęściowy, bez dodatkowych gniazd pośrednich, a jego obciążenie nie może przekraczać 80% wartości znamionowej.

Przy mocach od 2500 W w górę jedynym akceptowalnym rozwiązaniem jest instalacja stała: kabel prowadzony z rozdzielnicy do puszki przy grzejniku, zabezpieczenie B16 A lub B20 A oraz wyłącznik nadprądowy selektywny względem reszty instalacji. Przedłużacz w takim układzie to nie kompromis, lecz realne zagrożenie, które elektryk z uprawnieniami SEP odmówi podpisania w protokole odbioru.

Jeśli grzejnik stoi w miejscu oddalonym od gniazdek (co w remontowanych mieszkaniach zdarza się nagminnie), tańszym i bezpieczniejszym rozwiązaniem niż przedłużacz okazuje się poprowadzenie nowego obwodu. Koszt: 30-50 m kabla YDYp 3×2,5 mm², kilka uchwytów, puszka instalacyjna, ewentualnie kucie bruzdy. W porównaniu z ryzykiem pożaru to wydatek niewielki.

Zabezpieczenie obwodu i żyła ochronna PE w instalacji grzejnika

Zabezpieczenie obwodu, do którego podłączasz grzejnik, składa się z wyłącznika nadprądowego (chroni przed zwarciem i przeciążeniem) oraz wyłącznika różnicowoprądowego (chroni ludzi przed porażeniem). Sam grzejnik elektryczny ma metalową obudowę, a jeśli przewód fazowy zetknie się z obudową w wyniku uszkodzenia izolacji, prąd upływowy musi znaleźć drogę do ziemi przez żyłę ochronną PE.

Norma PN-HD 60364 nakazuje, by gniazdka w pomieszczeniach mokrych i wilgotnych (łazienka, kuchnia, pralnia, kotłownia) były chronione wyłącznikiem różnicowoprądowym o prądzie zadziałania 30 mA. Dotyczy to również gniazdek, do których podłączasz grzejnik przenośny, choćby suszarkę elektryczną w łazience. Brak RCD oznacza, że porażenie prądem 230 V przez wilgotną skórę prowadzi do migotania komór serca, a w najgorszym razie do zatrzymania krążenia.

Wyłącznik nadprądowy dobierasz do przekroju kabla, a nie do mocy grzejnika wprost. Kabel YDYp 3×2,5 mm² wymaga zabezpieczenia B16 A, a YDYp 3×4 mm² B20 A lub B25 A (zależnie od metody ułożenia). Charakterystyka B oznacza, że wyłącznik zadziała przy 3-5 krotności prądu znamionowego w czasie poniżej 0,1 s, co chroni kabel przed skutkami zwarcia.

Żyła ochronna PE (żółto-zielona) w kablu YDYp 3×2,5 pełni funkcję powrotu prądu zwarcia do rozdzielnicy, a stamtąd do uziomu budynku. Bez niej obudowa grzejnika po usterce izolacji może mieć potencjał 230 V względem ziemi, a dotknięcie jej przez osobę stojącą na mokrej posadzce kończy się porażeniem. Żyła PE nie jest więc dodatkiem, lecz obowiązkowym elementem każdego obwodu z gniazdkiem 230 V.

Instalacja grzejnika na stałe wymaga ponadto rozważenia selektywności zabezpieczeń. Jeśli rozdzielnica ma jeden RCD 40 A zasilający wszystkie obwody, a wyłącznik nadprądowy B16 A dla grzejnika, zwarcie w kablu grzejnika powinno wyzwolić B16, a nie RCD. Odwrotna kolejność pozbawia prądu całe mieszkanie. Dlatego obwody grzewcze warto wyprowadzać na osobne RCD lub stosować selektywne wyłączniki różnicowoprądowe typu S.

Przewód ochronny PE łączysz z zaciskiem na obudowie grzejnika (oznaczonym symbolem uziemienia lub literami PE) oraz z zaciskiem w gnieźdku. Połączenia skręcane w puszcze instalacyjnej są dopuszczalne, lecz lutowane lub zaciskane złączkami WAGO zapewniają niższą rezystancję styku. Korozja na słabym styku PE po kilku latach potrafi podnieść rezystancję do poziomu, przy którym wyłącznik różnicowoprądowy działa z opóźnieniem, a to prosta droga do wypadku.

Podsumowując wymiarowanie: dobierasz przekrój kabla na podstawie prądu pobieranego przez grzejnik, zabezpieczasz obwód wyłącznikiem nadprądowym dopasowanym do przekroju, dodajesz wyłącznik różnicowoprądowy 30 mA oraz żyłę PE łączącą obudowę z rozdzielnicą. Każdy z tych elementów pełni odrębną funkcję i żaden nie zastępuje pozostałych. Bezpieczeństwo instalacji grzewczej to suma tych czterech warstw, a nie wybór jednej z nich.

Aktualizacja: 2025. Artykuł konsultowany z elektrykiem posiadającym uprawnienia SEP.

Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 50575 (Kable i przewody do zastosowań ogólnych w obiektach budowlanych podlegających wymaganiom reakcji na ogień), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), katalogi techniczne producentów kabli (m.in. dokumentacja YDYp 3×2,5 mm² dostępna na stronach polskich producentów okablowania).
