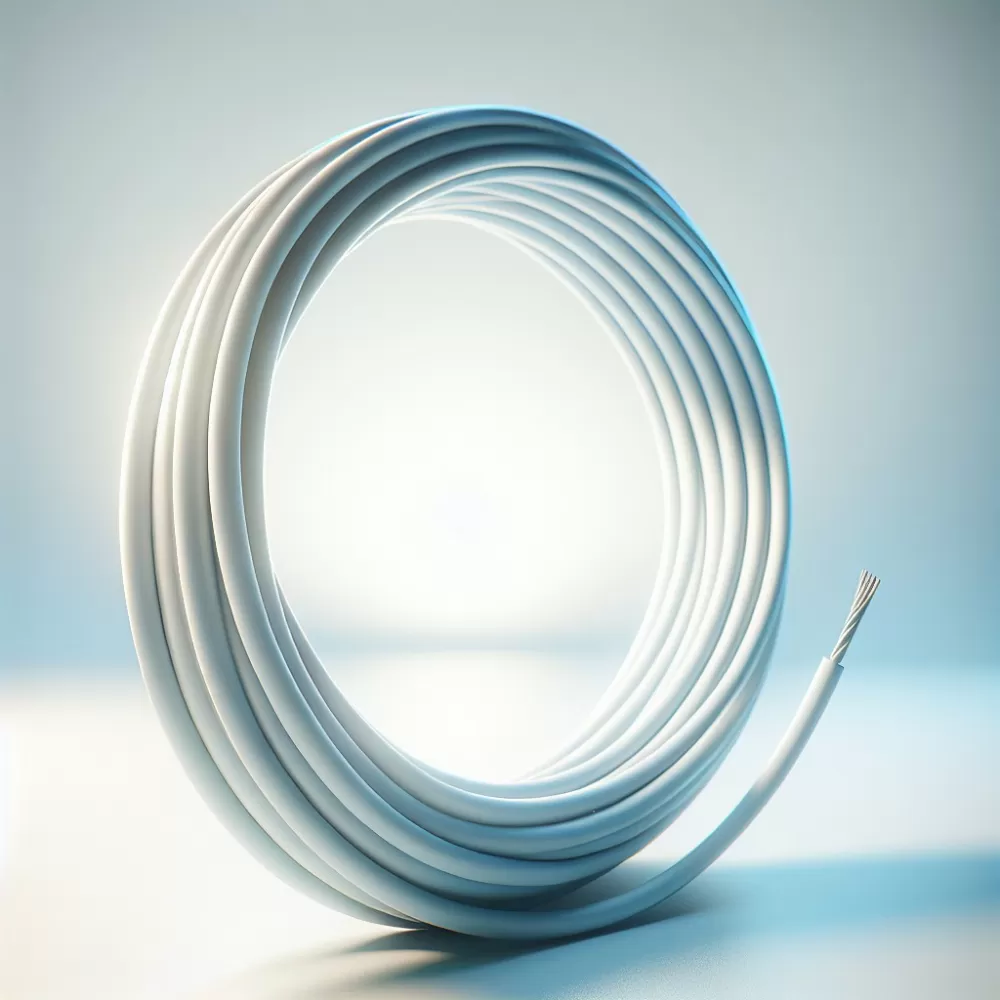

Jakiej grubości przewód elektryczny wybrać, żeby instalacja nie stopiła Ci portfela

Grubość przewodu elektrycznego dobiera się przede wszystkim na podstawie planowanego obciążenia prądowego, długości trasy kablowej oraz warunków, w jakich instalacja będzie pracować. Poniżej rozbieram temat na czynniki pierwsze: od fizyki oporu elektrycznego, przez konkretne przekroje dla gniazdek, oświetlenia i kuchenki, aż po porównanie miedzi z aluminium i wzór na spadek napięcia w 400 V. Na końcu znajdziesz checklistę, dzięki której zweryfikujesz swój projekt, zanim wezwiesz elektryka. Osobom planującym większy zakres prac przydatne okażą się też sprawdzone źródła wiedzy o remontach i instalacjach, bo temat kabli elektrycznych często łączy się z generalnym remontem domu.

• Jaki przekrój kabla do gniazdka, oświetlenia i kuchenki w domu
• Przekrój kabla 3 fazy 400 V, czyli jak policzyć spadek napięcia krok po kroku
• Kabel miedziany czy aluminiowy porównanie, które uchroni Cię przed pożarem

Jaki przekrój kabla do gniazdka, oświetlenia i kuchenki w domu

Zbyt cienki kabel to nie tylko teoretyczne ryzyko. W praktyce oznacza grzanie się żyły pod obciążeniem, degradację izolacji PVC, a w skrajnych przypadkach pożar. Norma PN-HD 60364-5-52 podaje obciążalność długotrwałą dla każdego przekroju, ale sucha tabela niewiele mówi osobie bez doświadczenia. Warto więc przejść od ogólnej zasady do konkretnych wartości stosowanych w domach jednorodzinnych.

Dla obwodów oświetleniowych obowiązuje 1,5 mm² miedzi. Taki przekrój przenosi około 16 A prądu ciągłego, co przy napięciu 230 V daje ok. 3,6 kW mocy. Wystarczy to spokojnie dla kilkudziesięciu punktów LED czy żarówek. Mechanizm jest prosty: gęstość prądu w miedzi nie powinna przekraczać 10-15 A na milimetr kwadratowy, bo powyżej tej granicy drut zaczyna się wyraźnie nagrzewać.

Do standardowych gniazdek elektrycznych stosuje się 2,5 mm². Taki obwód zabezpiecza się wyłącznikiem nadprądowym B16, a jego trwała obciążalność sięga 21-27 A, czyli realnie do 5 kW na jedno gniazdko. Warto pamiętać, że w kuchni gniazdka narażone na jednoczesne podłączenie czajnika, mikrofalówki i zmywarki wymagają wydzielonego obwodu. Grubość 2,5 mm² chroni przed spadkiem napięcia w kablach YDYp, który przy 20 m trasy nie powinien przekroczyć 3%.

Kuchenka elektryczna to zupełnie inna liga. Urządzenie pobiera od 7 do 11 kW, co przy 230 V oznacza prąd rzędu 30-48 A. Wymaga więc kabla 6 mm² (dla kuchenek do 7 kW) lub 10 mm² (powyżej 7 kW), zasilanego z rozdzielnicy trójfazowo 400 V albo jednofazowo przy mniejszych modelach. Bezpiecznik dobiera się odpowiednio B32 lub B40. Mechanizm ochronny polega na tym, że grubszy rdzeń utrzymuje temperaturę żyły poniżej 70°C, granicy, powyżej której izolacja XLPE zaczyna tracić elastyczność.

Podgrzewacz wody, piec akumulacyjny czy klimatyzacja to kolejni konsumenci dużej mocy. Dla urządzeń do 3,5 kW stosuje się 4 mm², a dla tych powyżej 5 kW już 6 mm². Pompy ciepła, zwłaszcza split, mogą pobierać 7-9 kW, co wymaga zasilania trójfazowego i przekroju 5×4 mm² lub 5×6 mm². Przy takich obciążeniach niedopuszczalne jest stosowanie kabla aluminiowego o przekroju 1,5 mm², bo aluminium ma prawie dwukrotnie wyższą rezystywność od miedzi i szybko się przegrzewa.

Standardowe przekroje w domu ściągawka

Przekrój kabla 3 fazy 400 V, czyli jak policzyć spadek napięcia krok po kroku

Spadek napięcia to cichy zabójca urządzeń elektronicznych. Gdy na końcu długiej linii napięcie spada poniżej 207 V (czyli poniżej 10% nominalnych 230 V), silniki tracą moment obrotowy, a zasilacze impulsowe pracują na granicy wydajności. Norma PN-HD 60364-5-52 zaleca, by spadek nie przekraczał 4% od rozdzielnicy do odbiornika.

Wzór na spadek napięcia w obwodzie jednofazowym wygląda tak: ΔU = (2 × I × L × ρ) / S. ρ to rezystywność miedzi (0,0175 Ω·mm²/m), L długość kabla w metrach, I prąd obciążenia, a S przekrój żyły. Dla trzech faz upraszcza się do ΔU = (√3 × I × L × ρ) / S, bo prąd płynie w trzech żyłach jednocześnie. Wartość wynikowa podawana jest w woltach, więc dzieli się ją przez napięcie znamionowe, by uzyskać procent.

Przykład 1: obwód gniazdkowy 230 V o długości 25 m, obciążony pralką pobierającą 2,3 kW. Prąd wynosi 10 A, przekrój 2,5 mm². ΔU = (2 × 10 × 25 × 0,0175) / 2,5 = 3,5 V. To 1,52% napięcia, czyli w pełni akceptowalne. Mechanizm jest czysto rezystancyjny: im dłuższa trasa i cieńsza żyła, tym większy spadek, bo opór rośnie liniowo z długością, a maleje odwrotnie proporcjonalnie do pola przekroju.

Przykład 2: obwód trójfazowy 400 V zasilający piec elektryczny 9 kW, trasa 40 m. Prąd na fazę to 13 A, przekrój 6 mm². ΔU = (√3 × 13 × 40 × 0,0175) / 6 ≈ 2,6 V, czyli 0,65%. Tu margines jest ogromny. Ale gdyby ktoś próbował puścić ten sam piec kablem 2,5 mm², spadek skoczyłby do 6,3 V (1,57%), a przy długości 80 m przekroczyłby 3% w samym przewodzie.

Współczynniki korekcyjne, które zmieniają wynik

Sama tabela obciążalności to dopiero punkt wyjścia. Rzeczywiste warunki pracy kabla obniżają jego wydajność termiczną. Trzy najważniejsze mnożniki to temperatura otoczenia, grupowanie przewodów w wiązce oraz rezystancja termiczna podłoża.

Przy 30°C zamiast referencyjnych 25°C obciążalność spada o 4%, a przy 40°C już o 14%. Gdy w jednej rurze idą cztery żyły zamiast dwóch, współczynnik korekcyjny wynosi 0,65. Kabel prowadzony w izolacji termicznej traci kolejne 10-20% wydajności. Te wartości trzeba przemnożyć przez siebie, by uzyskać realną obciążalność.

W praktyce oznacza to, że kabel 2,5 mm² o nominalnej obciążalności 27 A, umieszczony w wiązce pięciu przewodów w ścianie gipsowej przy 30°C, przeniesie realnie ok. 16 A. Mechanizm jest czysto termiczny: ciepło z żyły nie może skutecznie odprowadzać się do otoczenia, więc rdzeń nagrzewa się szybciej.

Kabel miedziany czy aluminiowy porównanie, które uchroni Cię przed pożarem

Aluminium kusi ceną, bo jest trzykrotnie tańsze od miedzi. Ale ta pozorna oszczędność często obraca się przeciwko inwestorowi. Aluminium ma rezystywność 0,028 Ω·mm²/m wobec 0,0175 dla miedzi, co oznacza, że dla tej samej obciążalności przekrój musi być o 60% większy. Kabel aluminiowy 10 mm² odpowiada więc miedzianemu 6 mm², a jego cena w przeliczeniu na metr wciąż bywa niższa o 30-40%.

Prawdziwe zagrożenie aluminium kryje się w złączach. Gdy aluminiowa żyła jest skręcana w zacisku obok miedzianej, różnica potencjałów elektrochemicznego (0,65 V) przyspiesza korozję. Warstwa tlenku glinu działa jak izolator, zacisk się grzeje, opór rośnie, grzanie narasta spiralnie. Efektem bywa przepalenie listwy zaciskowej w rozdzielnicy, czasem dopiero po kilku latach od zakończenia budowy. Dlatego normy zakazują dziś stosowania aluminium do obwodów gniazdkowych i oświetleniowych w budynkach mieszkalnych.

Miedź natomiast zachowuje stabilność styku przez dekady, jest łatwa w obróbce i wybacza mniejsze błędy montażowe. W nowoczesnym domu jednorodzinnym przewód miedziany pozostaje jedynym rozsądnym wyborem, choćby dlatego, że przyszła rozbudowa instalacji (stacje ładowania, fotowoltaika) będzie wymagała właśnie miedzi.

Checklista: Czy dobrze dobrałeś kabel?

• Obliczyłeś prąd obciążenia dzieląc moc przez napięcie (P / U)?
• Dodałeś 20% zapasu mocy na przyszłe rozbudowy?
• Sprawdziłeś długość trasy i policzyłeś spadek napięcia wzorem ΔU?
• Uwzględniłeś współczynniki korekcyjne (temperatura, wiązka, izolacja)?
• Dobrałeś zabezpieczenie nadprądowe o prądzie niższym niż obciążalność kabla?
• Sprawdziłeś, czy przekrój żyły ochronnej PE odpowiada fazowej?
• Zaplanowałeś oddzielne obwody dla kuchni, łazienki i urządzeń dużej mocy?
• Wykonałeś pomiary rezystancji izolacji po montażu?
• Sprawdziłeś ciągłość przewodu ochronnego?
• Projekt zweryfikował elektryk z uprawnieniami SEP?

Świadomy wybór przekroju kabla to nie tylko kwestia zgodności z przepisami. To realna ochrona przed pożarem, awarią sprzętu i kosztownymi przeróbkami za kilka lat. Każdy milimetr kwadratowy przekroju miedzi kosztuje grosze, a różnica w bezpieczeństwie między 1,5 mm² a 2,5 mm² bywa kolosalna. Warto więc poświęcić godzinę na obliczenia zamiast polegać na intuicji.
