Rodzaje puszek elektrycznych kompletny przewodnik dla instalatora

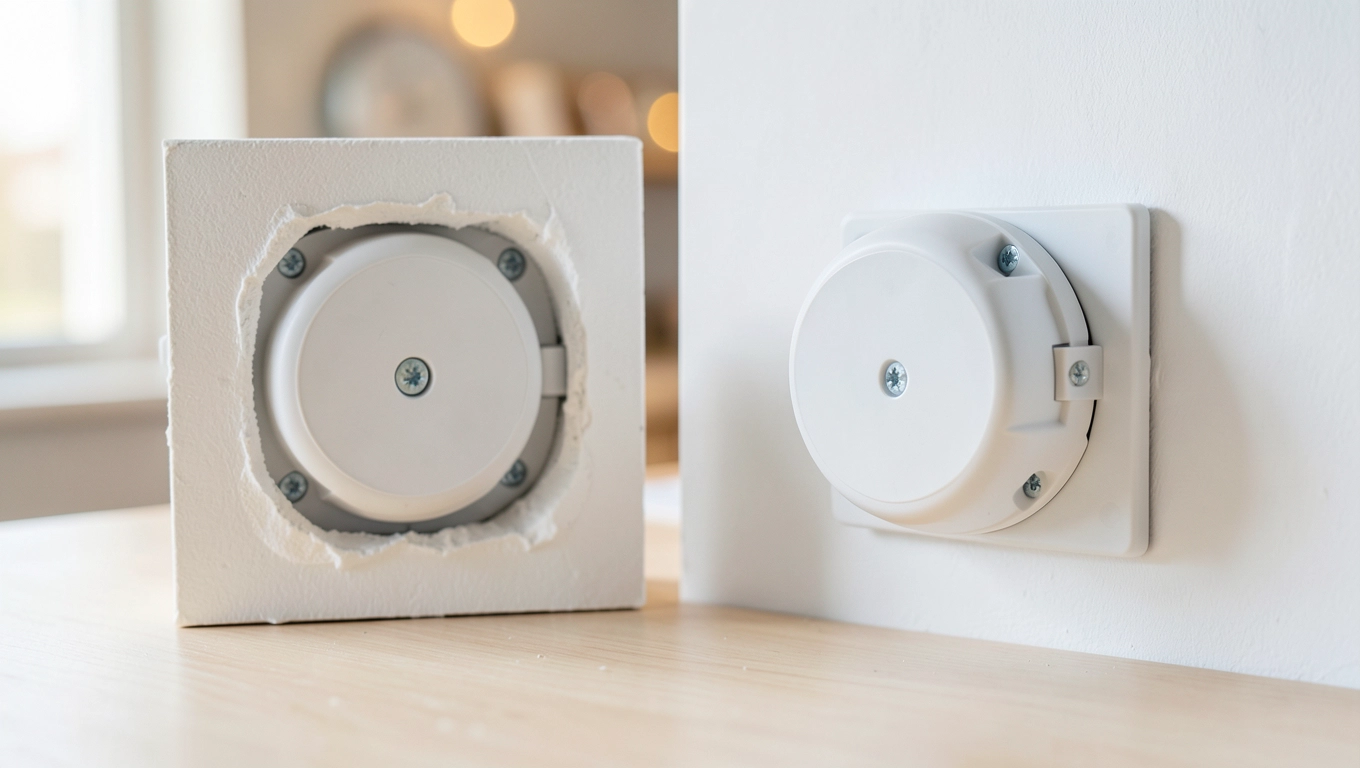

Puszka elektryczna podtynkowa vs natynkowa kluczowe różnice

Świadomy wybór puszki to pierwszy krok do instalacji, która przetrwa dekadę bez awarii i nie zacznie grzmieć przy pierwszym zwarciu. Różnica między rozwiązaniami podtynkowymi a natynkowymi wykracza daleko poza kwestię widoczności, bo dotyczy bezpieczeństwa pożarowego, klasy szczelności i sposobu prowadzenia przewodów. Poniższa tabela porządkuje osiem najistotniejszych kryteriów w taki sposób, żeby od razu widać było, co zyskasz, a co stracisz w każdym z wariantów.

• Puszka elektryczna podtynkowa vs natynkowa kluczowe różnice
• Wymiary puszek instalacyjnych i dobór głębokości do liczby przewodów
• Klasy szczelności IP puszek elektrycznych a pomieszczenie
• Puszki elektryczne do karton-gipsu, betonu i zastosowań specjalnych

Wybór między tymi dwiema rodzinami wynika z trzech pytań: jaki charakter ma pomieszczenie, jaki materiał stanowi ścianę i czy planujesz kiedykolwiek modernizację. Podtynkowa sprawdza się tam, gdzie liczy się niewidoczna forma i sucha zabudowa. Natynkowa wygrywa wszędzie tam, gdzie mur jest betonowy, a czas montażu krótszy od przerwy kawowej.

Warto wiedzieć, że puszka podtynkowa, mimo swojej dyskrecji, potrafi skryć znacznie więcej przewodów niż jej natynkowa siostra. Pogłębiona wersja 68×65 mm mieści do pięciu żył o przekroju 2,5 mm² bez ich ściskania. Kiedy jednak ściana to żelbet, a kucie zajmuje pół dnia, wariant natynkowy bywa jedyną rozsądną opcją.

Kiedy NIE stosować puszki podtynkowej? W łazienkach, pralniach i wszelkich strefach wilgotnych, jeżeli klasa szczelności korpusu spada poniżej IP44. Wtedy nawet najpiękniej zatopiona puszka zacznie wchłaniać wilgoć, a z czasem korozja styków da o sobie znać. Podobnie w halach zagrożonych wybuchem tam sięga się po specjalistyczne obudowy, a nie po standardowe tworzywo.

Kiedy NIE stosować puszki natynkowej? W pokojach dziennych i sypialniach z myślą o finalnej estetyce, bo odstający od ściany korpus zdradza prowizorkę. Również w ścianach kartonowo-gipsowych, gdzie obciążenie mechaniczne punktu mocowania jest zbyt niskie i puszka z czasem zacznie odchodzić od płyty.

Puszki podłogowe i natynkowo-podtynkowe kiedy mają sens

Puszka podłogowa to odpowiedź na problem zasilania wyspy kuchennej, biurka w open space albo lampy w środku salonu. Jej korpus montuje się w posadzce betonowej jeszcze przed wylaniem wylewki, a pokrywa rewizyjna licuje się z finalną podłogą. W codziennym użytkowaniu liczy się klasa szczelności IP67 (przy zalewaniu) i nośność pokrywy, która w wersjach biurowych sięga 1500 N, a w halach magazynowych przekracza 4000 N.

Wariant natynkowo-podtynkowy łączy oba światy: korpus leży na ścianie, ale króćce wchodzą w mur na głębokość 10-15 mm. Rozwiązanie sprawdza się przy remoncie starej instalacji, kiedy kucie nowego otworu byłoby zbyt inwazyjne, a pozostawienie całkowicie natynkowej puszki psułoby kompozycję ściany.

Decydując się na puszkę podłogową, pamiętaj o jednym: zbyt mała komora przelotowa to gwarancja przegrzania przewodów, bo ciepło nie ma jak odprowadzić się do posadzki. Standardowa średnica wewnętrzna to 75 mm, a głębokość minimum 60 mm. Wszystko poniżej tych wartości traktuj jako rozwiązanie do kabli telekomunikacyjnych, a nie do obwodów 230 V.

Wymiary puszek instalacyjnych i dobór głębokości do liczby przewodów

Średnica 60 mm i 68 mm to dwa filary, na których opiera się cała europejska standaryzacja osprzętu. Pierwsza z nich pasuje do gniazd pojedynczych, druga do podwójnych łączników i ściemniaczy. Głębokość zaczyna się od 40 mm dla pojedynczego gniazda, a kończy na 65 mm w wersjach pogłębionych, w których chowają się kostki połączeniowe i zapas kabla na przyszłą rozbudowę.

Wzór jest prosty: jeżeli do puszki wchodzi więcej niż trzy żyły o przekroju 2,5 mm², wybierz wersję pogłębioną 60 mm. Powód jest czysto fizyczny każdy przewód w izolacji potrzebuje wolnej przestrzeni, a ściśnięte wiązki pod obciążeniem rozgrzewają się szybciej niż luźno ułożone. Norma PN-EN 60670-1 dopuszcza pewien margines zapełnienia, ale praktyka pokazuje, że bezpieczny bufor to 25% wolnej objętości wewnątrz korpusu.

Tolerancja otwornicy to kolejny aspekt, który elektrycy odkrywają boleśnie. Otwornica 68 mm wycina otwór o średnicy rzeczywistej 70 mm, żeby puszka wchodziła z lekkim oporem i nie wypadała przed zatopieniem. Gdyby różnica była mniejsza niż 1,5 mm, korpus zacznie się obracać w otworze, a to pierwszy krok do pęknięcia tynku wokół ramki. Dlatego w suchej zabudowie kartonowo-gipsowej stosuje się puszki z wkrętami montażowymi ich kołnierz dociska płytę od tyłu i kompensuje luz.

Puszki wielokrotne to odpowiedź na bloki 2-, 3- i 4-gniazdowe w kuchni. Rozstaw między osiami wynosi standardowo 71 mm, a perforowane przegrody pozwalają na prowadzenie kabli między komorami. Dzięki temu cały blok montuje się w jednym poziomie, a nie w kilku niezależnych otworach, co eliminuje ryzyko krzywego licowania ramek. Kiedy NIE stosować takiego rozwiązania? Gdy ściana ma już gotowe tynki, a kucie jednego dużego otworu zniszczy więcej powierzchni niż wycięcie dwóch pojedynczych.

Warto pamiętać, że norma PN-EN 60670-1 reguluje wyłącznie wymiary mechaniczne i wytrzymałość. Parametry elektryczne (odporność na prąd, klasa palności, dopuszczalna temperatura) opisuje z kolei seria IEC 60695 i IEC 60085. Kupując puszki, szukaj oznaczeń zgodnych z obydwoma dokumentami to dowód, że producent przeszedł pełne badania, a nie jedynie deklarację zgodności na własną odpowiedzialność.

Klasy szczelności IP puszek elektrycznych a pomieszczenie

Skrót IP oznacza International Protection i składa się z dwóch cyfr: pierwsza opisuje odporność na ciała stałe, druga na wodę. W codziennej praktyce najczęściej spotkasz IP20 (suche wnętrza), IP44 (strefy wilgotne bez bezpośredniego strumienia wody) i IP65 (instalacje narażone na deszcz). Pomieszczenie, w którym montujesz puszkę, determinuje wymaganą klasę bardziej niż sam osprzęt.

Łazienka wymaga osobnego podejścia, bo podział na strefy 0-3 to nie sugestia, lecz wymóg normy IEC 60364-7-701. Strefa 0 obejmuje wnętrze wanny i brodzika tam nie montujesz żadnych puszek 230 V. Strefa 1 sięga do wysokości 2,25 m nad dnem kabiny prysznica i wymaga IP65 oraz zasilania SELV (Safety Extra-Low Voltage). Strefa 2 rozciąga się 0,6 m wokół kabiny i wymaga IP44. Strefa 3 zaczyna się 2,4 m od kabiny i pozwala na IP20, o ile nie występuje ryzyko strumienia wody.

Wybór puszki o zbyt niskim IP to nie tylko kwestia estetyki po kilku miesiącach. Woda, która wniknie do korpusu, prowadzi do elektrolizy styków, a w konsekwencji do iskrzenia i grzania się zacisków. To z kolei jest najczęstszą przyczyną pożarów instalacji w budynkach mieszkalnych. Dlatego zasada brzmi: lepiej wybrać o jeden stopień szczelności więcej niż przepisuje norma, niż ryzykować remont po dwóch latach.

Szczelność IP nie zwalnia z obowiązku stosowania dławików kablowych. Nawet puszka IP65, w której przewody wchodzą przez dziurę bez uszczelniacza, straci swoje właściwości po pierwszym deszczu. Standardowe dławiki PG7, PG9 i PG11 zapewniają stopień ochrony IP68 w obrębie przepustu, a ich koszt to zaledwie 1-3 zł za sztukę.

Puszki elektryczne do karton-gipsu, betonu i zastosowań specjalnych

Ściana kartonowo-gipsowa rządzi się własnymi prawami. Puszka podtynkowa musi mieć kołnierz dociskowy i wkręty montażowe, które przytrzymają ją od tyłu płyty, bo tradycyjne mocowanie zaprawą nie ma się czego trzymać. Głębokość 45-50 mm wystarcza, gdy ściana to pojedyncza płyta 12,5 mm; przy podwójnym opłytowaniu (25 mm) potrzebna jest wersja 60 mm. Inaczej korpus wystaje ponad powierzchnię i ramka osprzętu nie dosiada szczelnie do ściany.

Wariant do betonu to zupełnie inna filozofia. Korpus jest zalewany w szalunku jeszcze przed wylaniem stropu, a do niego wchodzą rury osłonowe Peszel. Po rozszalowaniu instalator widzi jedynie dekiel z otworami, który wyłamuje w wybranym miejscu. Taki system eliminuje kucie, ale wymaga perfekcyjnej koordynacji między ekipą montażową a zbrojarzami. Błąd o 5 cm w pozycjonowaniu puszki oznacza kucie w gotowym stropie albo karnisz przesunięty o pół metra.

Puszki bezhalogenowe wchodzą do gry tam, gdzie pożar nie może uwalniać toksycznych gazów. Szpitale, szkoły, centra handlowe, kina wszędzie tam norma PN-EN 50267-2-2 narzuca materiały ograniczające emisję chloru i bromu. W razie pożaru taka puszka nie wytwarza gęstego, duszącego dymu, a to kluczowe dla ewakuacji. Cena wariantu bezhalogenowego bywa o 30-50% wyższa, ale w obiektach użyteczności publicznej ten wydatek jest wymogiem prawnym, a nie designerską fanaberią.

Puszki ogniochronne klasy E30-E90 utrzymują szczelność i izolacyjność ogniową nawet przez 90 minut pożaru. Stosuje się je w kanałach kablowych w stropach, w ścianach oddzielenia pożarowego oraz wszędzie tam, gdzie instalacja musi funkcjonować w czasie ewakuacji (oświetlenie awaryjne, pompy pożarowe). Wewnątrz korpusu znajduje się wkład z materiału pęczniejącego pod wpływem temperatury, który uszczelnia przejście kablowe w chwili, gdy tworzywo zaczyna mięknąć.

Kiedy NIE stosować puszki bezhalogenowej? W domu jednorodzinnym, garażu prywatnym czy altance ogrodowej. Tam zwykłe tworzywo spełni swoją rolę, a różnica cenowa zwróci się dopiero po wielu latach, o ile w ogóle. Kiedy NIE stosować puszki ogniochronnej? W pomieszczeniach bez wymagań oddzielenia pożarowego jej wkład pęczniejący nie ma tam żadnego zadania, a cena jest pięciokrotnie wyższa od standardowej.

Klasa palności tworzywa to parametr, o którym rzadko się mówi, a który ma kolosalne znaczenie. Oznaczenie V-0 w skali UL94 oznacza, że materiał gaśnie w ciągu 10 sekund od usunięcia źródła ognia. V-2 gaśnie po 30 sekundach, ale dopuszcza kapanie. W puszce podtynkowej V-0 jest standardem od dawna, ale tańsze importy bywają oznaczane jedynie jako „trudnopalne” bez konkretnej klasy. To pierwsza czerwona flaga, bo bez certyfikatu nie wiesz, jak tworzywo zachowa się przy zwarciu.

Metalowe puszki instalacyjne to osobny rozdział. Nakazuje je stosować tam, gdzie wymagana jest ciągłość galwaniczna lub odporność na uszkodzenia mechaniczne: w strefach zagrożonych wybuchem (ATEX), w obiektach przemysłowych z instalacją odgromową, w ścianach przeciwpożarowych jako element uziemienia. W budownictwie mieszkaniowym metalowa obudowa pojawia się rzadko, bo tworzywo szybciej się montuje, nie koroduje i nie wymaga mostkowania.

Checklista przed zakupem puszki elektrycznej

• Przeznaczenie pomieszczenia suche, wilgotne, zewnętrzne, zagrożone pożarem
• Liczba przewodów w punkcie do 3 sztuk puszka 40 mm, powyżej 3 sztuk wersja pogłębiona 60 mm
• Średnica otworu 60 mm dla gniazda, 68 mm dla łącznika i ściemniacza
• Klasa szczelności IP zgodnie ze strefą łazienki, kuchni lub elewacji
• Klasa palności tworzywa minimum V-0 w skali UL94, najlepiej z certyfikatem
• Certyfikat zgodności oznaczenie CE, deklaracja zgodności z PN-EN 60670
• Kompatybilność z osprzętem sprawdź, czy producent gniazdek i łączników ma w ofercie ramki pasujące do danego rozstawu
• Obecność dławików kablowych w zestawie lub osobno, minimum IP68 na przepuście
• Materiał ściany mur, beton, karton-gips, płyta OSB każdy wymaga innego systemu mocowania
• Możliwość rozbudowy puszki wielokrotne i perforowane przegrody ułatwiają późniejsze zmiany

Najczęstsze błędy montażowe, które kosztują bezpieczeństwo

Zbyt płytki otwór w ścianie to plaga remontów wykonywanych pośpiechu. Instalator wycina otwornicą 68 mm, ale nie sprawdza głębokości, bo korpus „jakoś wchodzi”. Po nałożeniu tynku puszka wystaje 3-4 mm ponad płaszczyznę, a ramka osprzętu opiera się na ścianie, zostawiając szczelinę. W taką szczelinę wciąga kurz i wilgoć, a zaciski zaczynają się przegrzewać, bo nie mają kontaktu z powietrzem w puszce.

Drugi błąd to rezygnacja z puszki przy połączeniach przewodów. Wiele osób skręca kable w kostce, owija taśmą izolacyjną i wciska w tynk. To prosta droga do pożaru, bo kostka połączeniowa bez obudowy narażona jest na wilgoć, naprężenia mechaniczne i brak możliwości kontroli wzrokowej. Norma IEC 60364-5-52 wymaga, aby każde połączenie było dostępne lub umieszczone w obudowie zapewniającej ochronę mechaniczną i przeciwwilgociową.

Pomijanie klasy IP w łazience to trzeci grzech powszedni. W strefie 2 wokół wanny nie wystarczy IP20, nawet jeśli gniazdo kosztuje 8 zł, a jego hermetyczny odpowiednik 35 zł. Różnica zwraca się po pierwszym zalaniu, a być może ratuje życie, gdy suszarka wypadnie właścicielowi do wanny. Klasy IP nie bierze się z katalogu „bo tak ładnie wygląda”, lecz z obliczeń strefy zdefiniowanej przez normę.

Czwarty błąd to montaż puszki wielokrotnej bez perforacji. Producenci dostarczają je z fabrycznymi mostkami do wyłamania, ale wielu instalatorów „oszczędza czas” i montuje cały blok jako jedną komorę. Efekt jest taki, że po kilku latach przewody się plączą, a wymiana jednego gniazda wymaga rozkręcania całego bloku. Perforacje istnieją po to, żeby każda sekcja była oddzielną komorą z własnym dostępem serwisowym.

Ostatni, piąty błąd, pojawia się przy remoncie starej instalacji. Puszka podtynkowa z lat 90. ma średnicę 55 mm i nie pasuje do nowoczesnych ramek 60 mm. Próba wciśnięcia nowego osprzętu w starą puszkę kończy się pęknięciem tynku, a nierzadko samej puszki. W takiej sytuacji jedyną rozsądną opcją jest wymiana puszki na nową, najlepiej z użyciem adaptera powiększającego 55→60 mm, który stabilizuje połączenie bez kucia otworu do większego rozmiaru.

Wybór puszki elektrycznej to decyzja, której skutki widać dopiero po kilku latach użytkowania, ale która w perspektywie pierwszego remontu albo pierwszej modernizacji potrafi kosztować kilka dni dodatkowej robocizny. Świadome dopasowanie typu obudowy do ściany, warunków środowiskowych i liczby przewodów eliminuje większość problemów zanim się pojawią, a konkretne normy (PN-EN 60670, IEC 60364) porządkują decyzję w sposób, którego żaden katalog producenta nie zastąpi.
