Jak podłączyć elektryczne ogrzewanie podłogowe schemat i praktyczne wskazówki

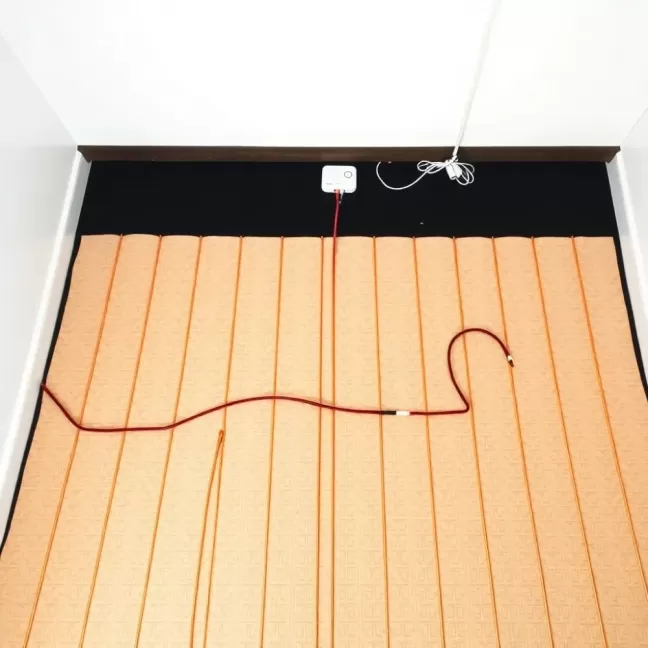

Podłączenie maty grzewczej do termostatu i puszki instalacyjnej

Podłączenie maty grzewczej zaczyna się od puszki elektrycznej, w której kończy się przewód zasilający maty i z której wychodzi zasilanie 230 V. Najczęściej montuje się ją na wysokości 30-120 cm nad podłogą, w miejscu suchym i zakrytym meblem, lecz z dostępem do termostatu. Puszka musi mieć głębokość minimum 60 mm, by zmieścić trzy złączki: fazową, neutralną i ochronną. Brak głębszej puszki zmusza do skręcania kabli „na siłę", co po kilku miesiącach grzania skutkuje poluzowaniem połączenia i iskrzeniem przy stykach.

• Podłączenie maty grzewczej do termostatu i puszki instalacyjnej
• Schemat elektryczny ogrzewania podłogowego z przewodami i folią grzewczą
• Najczęstsze błędy przy podłączaniu elektrycznej podłogówki i jak ich uniknąć

Przewód grzewczy maty ma zwykle ekran ochronny z oplotu miedzianego, pełniący funkcję uziemienia. Ekran ten łączy się z przewodem ochronno-neutralnym PE w puszce, nigdy z fazą, bo powoduje to natychmiastowe zadziałanie różnicowoprądowe. Jeśli producent dostarcza przewód czterożyłowy (faza, neutral, dwa ekrany), oba ekrany łączą się razem do listwy PE. Pominięcie ekranu wyklucza deklarację zgodności z normą PN-EN 60335-2-96, więc ubezpieczyciel ma podstawę do odmowy wypłaty przy pożarze.

Kolejność łączenia żył w puszce

Po zdjęciu izolacji z końcówki zimnego przewodu maty widać zwykle trzy żyły: brązową (faza), niebieską (neutral) i żółto-zieloną (ochrona). Żyły wprowadza się do złączek w kolejności: faza do zacisku L termostatu, neutral do zacisku N, ochrona do zacisku PE. Zaciski termostatu są numerowane w instrukcji producenta, lecz kolejność pozostaje stała, niezależnie od producenta maty. Skręcanie żył ręcznie bez złączek jest najczęstszą przyczyną przebić izolacji po roku użytkowania, bo pojedyncze druciki miedziane utleniają się i zmieniają rezystancję styku.

Termostat montuje się na ścianie bezpośrednio nad puszką, w pozycji pionowej, z czujnikiem podłogowym umieszczonym w rurce ochronnej między dwoma pętlami kabla grzewczego. Rurka ochronna powinna mieć zaślepiony koniec, by klej do płytek nie zalał czujnika. Końcówka rurki musi leżeć dokładnie w środku rozstawu kabla, nie nad samym kablem i nie w luce, bo odczyt temperatury jest wtedy fałszywy o 3-5°C. Termostaty programowalne wymagają podłączenia przewodu neutralnego do zacisku N, nawet jeśli instrukcja mówi o „pracy dwuprzewodowej", bo wbudowany zegar i ekran pobierają stale 2-3 W.

Kontrola poprawności podłączenia

Po zamontowaniu, lecz przed wylaniem kleju, mierzy się rezystancję izolacji maty miernikiem 500 V DC. Wynik poniżej 200 MΩ oznacza uszkodzenie i konieczność wymiany maty na nową, ponieważ naprawy przewodu w warstwie kleju są niewykonalne. Drugi pomiar to rezystancja żyły grzewczej, którą porównuje się z wartością z tabliczki znamionowej (odchyłka do 10%). Różnica 15% już sygnalizuje mikropęknięcie, często niewidoczne gołym okiem. Oba pomiary wpisuje się do karty gwarancyjnej, gdyż stanowią dowód przy ewentualnej reklamacji.

Schemat elektryczny ogrzewania podłogowego z przewodami i folią grzewczą

Schemat elektryczny różni się dla trzech technologii: kabla grzewczego, maty siatkowej i folii IR. Kabel i mata łączą się szeregowo w jedno obwód, natomiast folia IR ma równoległe pasy z bocznymi szynami miedzianymi, do których doprowadza się fazę i neutral. W budynkach mieszkalnych obowiązuje zasada jednego obwodu na każde 10 m² powierzchni grzewczej, przy czym maksymalny prąd obwodu nie może przekraczać 16 A (3,6 kW przy 230 V). Przekroczenie tej wartości zmusza do stosowania trójfazowego zasilania 400 V, co komplikuje podłączenie i wymaga projektu z udziałem osoby z uprawnieniami SEP.

Rozdzielnica musi zawierać wyłącznik nadprądowy o charakterystyce B16 oraz wyłącznik różnicowoprądowy 30 mA. Bez różnicowoprądu instalacja nie spełnia wymagań PN-HD 60364-7-753, dotyczących ogrzewania podłogowego w strefach wilgotnych. W łazienkach i pralniach stosuje się RCD o prądzie różnicowym 10 mA, ponieważ rezystancja skóry stopy na mokrej powierzchni spada dziesięciokrotnie wobec suchej podłogi. Wyłącznik różnicowoprądowy sprawdza się przyciskiem TEST co 30 dni, gdyż po roku pracy jego styki mogą się zblokować i utracić czułość.

Przewód zasilający prowadzi się w ścianie w rurze peszel, bez ostrych zagięć (minimalny promień 5-krotność średnicy). Skręcanie kabla pod kątem prostym niszczy izolację XLPE, a pierwsze objawy widoczne są dopiero po 18 miesiącach, gdy przewód zaczyna grzać się w miejscu zagięcia i powoduje zadziałanie RCD przy każdym uruchomieniu maty. Połączenie zasilania maty z rozdzielnicą wykonuje się przewodem YDYp 3 × 1,5 mm² dla mocy do 2 kW i 3 × 2,5 mm² dla mocy do 3,5 kW. Cienki przewód przy dużej mocy powoduje spadek napięcia i nierównomierne nagrzewanie podłogi.

Folia grzewcza pod panele

Folia grzewcza różni się od maty tym, że nie wymaga wylewki ani kleju, lecz montuje się ją bezpośrednio pod panelami laminowanymi lub deską warstwową. Grubość folii wynosi zaledwie 0,338 mm, a jej rezystancja na metr kwadratowy to 130-180 Ω. Schemat elektryczny jest prostszy, ponieważ folie łączy się równoległe, a każdy pasek posiada własną szynę miedzianą, do której podłącza się zacisk ząbkowany. Miejsca cięcia zaciska się taśmą butylową, a wszystkie połączenia mostkujące zamyka taśmą termoplastyczną, odporną na 105°C.

Przy montażu pod panelami ważne jest, by każdy pas folii miał oddzielne zasilanie, a łączne zużycie prądu nie przekraczało 10 A na obwód. Większe obciążenie wymaga przekroju 4 mm², gdyż gęstość prądu w szynie miedzianej folii wynosi 5 A/mm², co przy dłuższych pasach prowadzi do miejscowego przegrzewania na krawędzi. Pod meblami bez nóżek folia IR nie powinna być instalowana, bo temperatura punktowa rośnie do 50°C, a drewno wykończeniowe zaczyna pęcznieć i tracić geometrię po dwóch sezonach grzewczych.

Najczęstsze błędy przy podłączaniu elektrycznej podłogówki i jak ich uniknąć

Pierwszy błąd to brak dylatacji obwodowej na powierzchni większej niż 12 m² lub przy długości pętli przekraczającej 8 m. Betonowa wylewka pracuje termicznie, rozszerzając się o 1 mm na metr przy wzroście temperatury o 30°C. Bez paska dylatacyjnego z pianki PE naprężenia przenoszą się na kabel grzewczy i po dwóch sezonach powodują mikropęknięcie w najsłabszym punkcie, zwykle przy zagięciu 90°. Naprawa polega na wykuciu fragmentu wylewki i wstawieniu nowego odcinka maty, co wiąże się z koniecznością wymiany całej posadzki.

Drugi powszechny błąd to umieszczenie czujnika temperatury podłogowego w bezpośrednim sąsiedztwie kabla grzewczego, zamiast w połowie odstępu między pętlami. Czujnik zbyt blisko drutu wykazuje temperaturę 32°C i wyłącza ogrzewanie, gdy podłoga ma dopiero 24°C, w efekcie domownicy odczuwają chłód i ustawiają wyższą temperaturę na termostacie, co zwiększa zużycie energii o 15-20%. Prawidłowe umieszczenie czujnika wymaga nacięcia w posadzce rowka o głębokości 12 mm i długości 30 cm, w odległości równej połowie rozstawu kabla.

Uwaga: brak izolacji termicznej pod matą (XPS 50 mm lub styropian podłogowy EPS 100) powoduje, że 30% ciepła ucieka w strop zamiast ogrzewać pomieszczenie. To najczęstsza przyczyna rachunków 400+ zł miesięcznie w mieszkaniu 50 m². Inwestycja w izolację zwraca się w ciągu 2 lat.

Trzeci błąd to podłączenie maty do gniazdka w ścianie bez dedykowanego obwodu i zabezpieczenia. Maty o mocy 1500 W dzielą obwód z lodówką i oświetleniem, co przy jednoczesnym włączeniu powoduje spadek napięcia i wyzwalanie bezpiecznika. Każde ogrzewanie podłogowe wymaga osobnego obwodu od rozdzielni, zabezpieczonego wyłącznikiem nadprądowym B10 lub B16 oraz wyłącznikiem różnicowoprądowym 30 mA, niezależnym od reszty instalacji domowej.

Czwarty błąd polega na braku sprawdzenia rezystancji izolacji przed wylaniem wylewki lub ułożeniem kleju. Po zalaniu maty bez wcześniejszego pomiaru wszelkie uszkodzenia mechaniczne ujawniają się dopiero przy pierwszym uruchomieniu, gdy naprawa jest już niemożliwa bez kucia. Prawidłowa rezystancja izolacji powinna przekraczać 200 MΩ przy napięciu probierczym 500 V DC, a każdy wynik poniżej oznacza wymianę maty na nową, ponieważ próba naprawy przewodu w warstwie kleju rzadko kończy się trwałym efektem.

Piąty, często pomijany błąd, to brak uziemienia ekranu ochronnego maty. Ekran chroni przed polem elektrycznym i pełni funkcję ochronną przy uszkodzeniu izolacji. Podłączenie maty bez podpięcia ekranu do szyny PE powoduje, że w razie przebicia napięcie fazowe pojawia się na siatce metalowej maty, a stąpanie boso po podłodze kończy się porażeniem. Normy PN-EN 60335-2-96 wymagają ekranu na całej długości kabla grzewczego, a jego podłączenie do instalacji ochronnej jest obowiązkowe dla każdego systemu klasy I.

Bezpieczeństwo i trwałość

Trwałość maty grzewczej wynosi 30-50 lat, kabla grzewczego do 60 lat, a folii IR 15-25 lat ze względu na degradację warstwy węglowej. Gwarancja producenta obejmuje zwykle 10-25 lat, ale reklamacja wymaga karty pomiarowej z wpisanymi rezystancjami oraz zdjęciami instalacji przed zalaniem. Wypełnienie karty gwarancyjnej stanowi warunek utrzymania gwarancji i bywa pomijane przy montażu własnym, przez co naprawa po 5 latach odbywa się na koszt użytkownika.

Przed uruchomieniem systemu po raz pierwszy warto zaprogramować termostat na łagodne dochodzenie do temperatury: 1°C na godzinę, zamiast natychmiastowego ustawienia 28°C. Powolne nagrzewanie pozwala wylewce oddać wilgoć i zmniejsza ryzyko mikropęknięć w warstwie kleju pod płytkami.

Szczegółowe porównanie kosztów eksploatacji elektrycznej podłogówki z pompą ciepła i ogrzewaniem gazowym znajdziesz w opracowaniu dostępnym tutaj, gdzie przeanalizowano rachunki za prąd w cyklu 10-letnim dla czterech wariantów powierzchni domu.

Źródła danych: norma PN-EN 60335-2-96 (bezpieczeństwo elektrycznych urządzeń grzewczych), PN-HD 60364-7-753 (instalacje w pomieszczeniach z ogrzewaniem podłogowym), karty katalogowe producentów mat grzewczych dostępne w lutym 2024, taryfy energetyczne PGE Obrót i Tauron dla klientów indywidualnych (G11, G12, G12w) obowiązujące w pierwszym kwartale 2024.
