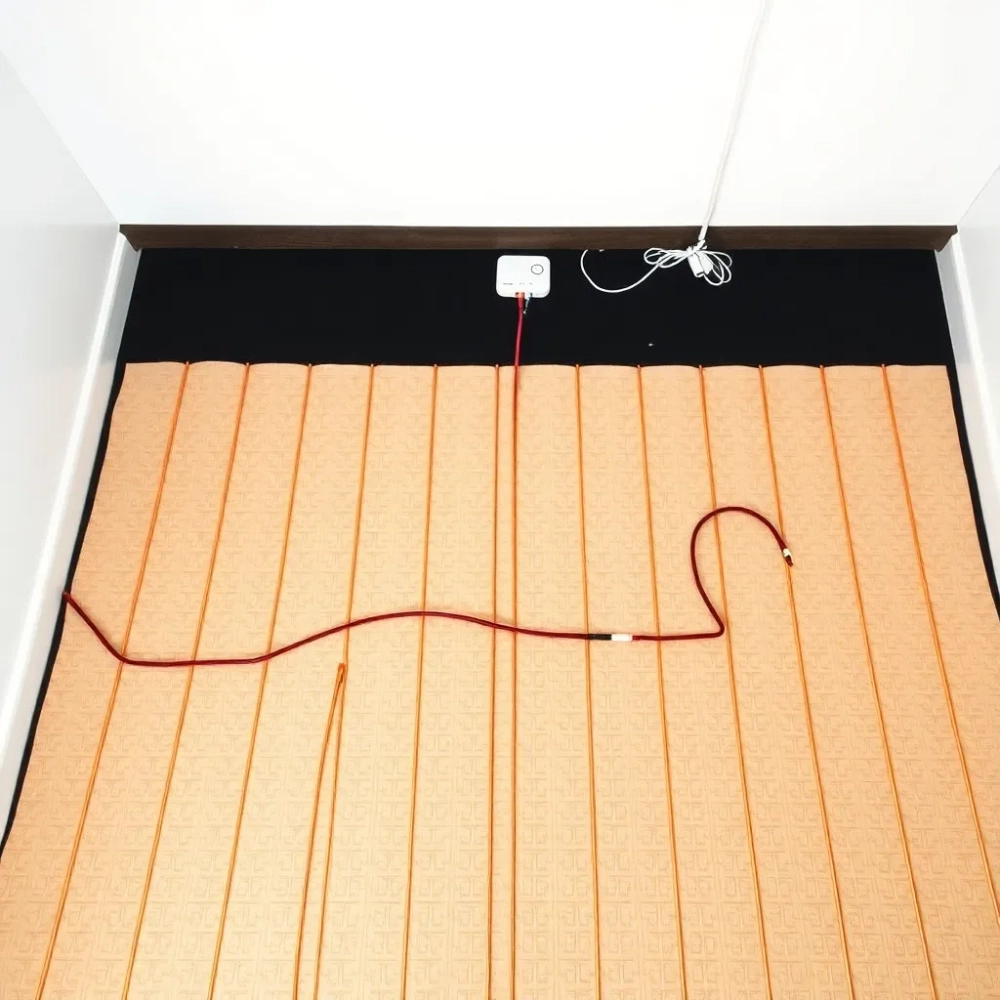

Jak podłączyć ogrzewanie podłogowe elektryczne bez stresu

Ciepła podłoga pod stopami o poranku, brak grzejnika na ścianie i koniec z widocznym orurowaniem to obietnica, którą elektryczne ogrzewanie podłogowe spełnia wyjątkowo sprawnie, o ile wiesz, czym różnią się maty od kabli i folii oraz jak prawidłowo podłączyć cały układ do termostatu. Samodzielny montaż jest realny dla osoby z podstawową wprawą w majsterkowaniu, wymaga jednak precyzji w trzech miejscach: przy wyborze mocy, w pomiarach rezystancji i przy wpięciu przewodów do rozdzielni. Jeden błąd w którejkolwiek z tych stref oznacza albo niedogrzaną łazienkę, albo kosztowną naprawę polegającą na skuwaniu posadzki, więc warto przeczytać cały przewodnik przed wbiciem pierwszego kołka.

• Mata, kabel czy folia grzewcza co wybrać do konkretnej podłogi
• Krok po kroku: od projektu do pierwszego uruchomienia
• Pomiary rezystancji i zabezpieczenia RCD w instalacji ogrzewania podłogowego
• Najczęstsze błędy przy podłączaniu elektrycznego ogrzewania podłogowego
• Koszty inwestycji i eksploatacji
• FAQ pytania, które padają przy pierwszym montażu

Mata, kabel czy folia grzewcza co wybrać do konkretnej podłogi

Trzy technologie ogrzewania podłogowego elektrycznego różnią się tak bardzo, że nie da się wybrać jednej uniwersalnej opcji. Mata grzewcza to siatka z włókna szklanego, do której fabrycznie przymocowano cienki kabel dwużyłowy o średnicy około 3,5-4,5 mm, rozwijana bezpośrednio spod płytek. Kabel grzewczy sprzedawany jest na metry i wymaga ręcznego rozłożenia z zachowaniem stałego rozstawu, za to daje pełną swobodę kształtu. Folia grzewcza (warstwa grafitu lub włókna węglowego naniesiona na folię PET) pracuje przy niższych temperaturach i pasuje pod panele laminowane, ale nie pod płytki ceramiczne.

W łazienkach i kuchniach mata wygrywa najczęściej, ponieważ cienka warstwa kleju nie podnosi istotnie poziomu posadzki i doskonale przewodzi ciepło do płytek o niskim oporze cieplnym. Kabel w grubą wylewkę sprawdza się w nowym budynku, gdzie i tak planujesz wylewkę i zależy ci na akumulacji ciepła na noc z tańszej taryfy G12. Folię warto rozważyć w sypialni i salonie z panelami laminowanymi, gdzie każdy centymetr wysokości podłogi ma znaczenie przy drzwiach i progach.

Zanim kupisz zestaw, oblicz zapotrzebowanie na moc dla każdej strefy osobno. Strefa brzegowa przy oknach francuskich wymaga 180-200 W/m², środek pokoju wystarczy 130-150 W/m², a łazienka 150-180 W/m² ze względu na krótszy czas pracy i wyższą temperaturę komfortu. Pomnóż powierzchnię użytkową (po odjęciu zabudowy meblowej bez nóżek i wanien) przez wybraną gęstość mocy, otrzymasz moc w watach, którą termostat musi poprowadzić przez jeden obwód.

Uwaga. Nie układaj ogrzewania pod stałą zabudową: szafami wnękowymi, wannami z obudową, pralkami bez nóżek. Ciepło nie ma dokąd uciekać, przewód osiąga temperaturę wyższą niż dopuszczalna i po kilku miesiącach następuje przepalenie izolacji. Zostaw minimum 10 cm odstępu od ścian stałej zabudowy.

Krok po kroku: od projektu do pierwszego uruchomienia

Krok 1 Projekt instalacji i dobór zabezpieczeń

Narysuj rzut pomieszczenia w skali 1:50, zaznacz strefy grzewcze i podaj ich łączną moc. Każda strefa wymaga osobnego obwodu z wyłącznikiem nadprądowym o charakterystyce B i wyłącznikiem różnicowoprądowym RCD 30 mA, zgodnie z normą PN-HD 60364-7-753. Przewód zasilający od rozdzielni do puszki termostatu prowadź jako YDYp 3×2,5 mm², nawet jeśli moc obwodu nie przekracza 16 A dzięki temu masz zapas na przyszłą rozbudowę i mniejsze spadki napięcia na końcach maty.

Puszka instalacyjna pod termostat wyznacz na wysokości 1,1-1,4 m od podłogi, w miejscu nienarażonym na bryzgi wody i bezpośrednie słońce. Od puszki do podłogi prowadź dwa kanały: jeden na przewód zasilający maty, drugi na rurkę ochronną czujnika podłogowego (peszel ∅16 mm z zaślepką na końcu, wygięty łagodnym łukiem, nigdy pod kątem prostym).

Krok 2 Przygotowanie podłoża

Strop musi być równy, suchy i nośny. Odchylki większe niż 3 mm na 2 m łaty wymagają szlifowania lub wylewki samopoziomującej o grubości 3-10 mm. Na surowym betonie najpierw grunt penetrujący, potem warstwa izolacji termicznej polistyren ekstrudowany XPS grubości 20-30 mm nad pomieszczeniami ogrzewanymi, 40-50 mm nad piwnicą lub garażem. Izolacja odbija ciepło do góry zamiast grzać strop sąsiada, różnica w rachunku sięga 30% w domach wielorodzinnych.

Nad XPS-em połóż folię PE jako warstwę rozdzielczą, a na niej matę lub kabel. Przy okablowaniu w grubą wylewkę najpierw siatka montażowa z tworzywa (nie stalowa, by nie korodowała), do niej mocuj kabel paskami zaciskowymi co 30 cm. Najczęstszy błąd: układanie maty bezpośrednio na XPS bez warstwy rozdzielczej mata punktowo przywiera i po roku odkształca się razem z klejem.

Krok 3 Pomiary rezystancji (checklista 3-punktowa)

Miernik rezystancji izolacji (megaomomierz 500 V DC) oraz miernik rezystancji żyły to jedyne narzędzia, które musisz mieć przed rozpakowaniem maty. Zmierz trzy wartości i zapisz je w karcie gwarancyjnej bez tych wpisów producent odmówi reklamacji.

Wpisuj wyniki z dokładnością do 0,1 Ω i godzinę pomiaru. Mata wychłodzona ma rezystancję minimalnie wyższą niż mata ciepła jeśli pomiary różnią się o więcej niż 15%, nie zalewaj posadzki, szukaj uszkodzenia.

Krok 4 Układanie maty i czujnika

Matę rozwijaj siatką do dołu tak, aby kabel leżał na izolacji, a siatka została przykryta klejem to ułatwia zlicowanie z płytką. Na zakrętach przecinasz wyłącznie siatkę (nigdy kabla), obracasz rolkę o 180° i kontynuujesz układanie. Rozstaw między sąsiednimi obiegami utrzymuj na poziomie 8-10 cm, czyli odległość między osiami kabla. Mniejszy rozstaw daje wyższą moc i szybszy przyrost temperatury, ale tworzy punkty przegrzania przy nierównym podłożu.

Rurkę peszel z czujnikiem umieść 30 cm od ściany, dokładnie między dwoma sąsiednimi przewodami maty (nigdy nad kablem, nigdy pod nim), z zaślepką na końcu zapobiegającą wciągnięciu kleju. Końcówka czujnika powinna znaleźć się w geometrycznym środku aktywnej strefy, by pomiar odzwierciedlał średnią temperaturę, a nie wartość przy ścianie.

Krok 5 Wylewka lub klejenie płytek

Przy macie stosuje się elastyczny klej cementowy klasy C2TE S1 zgodnie z PN-EN 12004 jego elastyczność kompensuje ruchy termiczne podłogi i zapobiega odspajaniu płytek. Grubość warstwy kleju nad matą 5-8 mm wystarcza, by płytka miała pełne podparcie, a jednocześnie nie tłumiła zbyt silnie ciepła. Używaj pacy z tworzywa, metalowa paca z czasem rdzewieje od wilgoci kleju i brudzi fugi pomarańczowym nalotem.

Przy kablu w wylewce zachowaj minimalną grubość 3 cm nad kablem (łącznie z warstwą wylewki i wykończeniem). Cieńsza warstwa powoduje nierównomierne oddawanie ciepła i tzw. efekt pasiastej podłogi na przemian cieplejsze i chłodniejsze smugi odpowiadające rozstawowi kabla.

Krok 6 Wykończenie: kompatybilność posadzki

Przy panelach laminowanych folia aluminiowa pod panelem odbija ciepło w górę zamiast nagrzewać podkład HDF, co obniża temperaturę pracy o 3-5°C i wydłuża żywotność panelu. Bez foli mata pracuje na granicy dopuszczalnej temperatury panelu i po 2-3 latach łączenia zaczynają się rozchodzić.

Krok 7 Podłączenie do termostatu i wygrzewanie

Schemat podłączenia jest prosty, jeśli zachowasz kolorystykę przewodów. Do zacisków termostatu prowadzą cztery żyły: brązowy (L) i niebieski (N) z zasilania 230 V, czarny lub brązowy z żyły grzewczej maty oraz żółto-zielony z ekranu ochronnego maty (lub oddzielnie do szyny PE w puszce). Czujnik podłogowy podpinasz do dedykowanych zacisków oznaczonych symbolem sondy lub literami NTC.

Po zakończeniu montażu zanim włączysz ogrzewanie, musisz wygrzać wylewkę i klej, by odparować wodę technologiczną. Pełny cykl schnięcia trwa 21 dni dla kleju cementowego, 7 dni dla wylewki anhydrytowej. Dopiero po tym czasie uruchom rozruch: dzień 1 ustaw 18°C, co dobę dodawaj 2-3°C, aż dojdziesz do temperatury roboczej. Zbyt szybkie wygrzewanie powoduje mikropęknięcia wylewki i odspajanie płytek.

Pomiary rezystancji i zabezpieczenia RCD w instalacji ogrzewania podłogowego

RCD 30 mA to nie opcjonalny gadżet, lecz wymóg bezwzględny dla każdego obwodu z elementem grzejnym w podłodze pomieszczenia mokrego. Prąd upływu przez uszkodzoną izolację przy braku różnicówki popłynie przez ciebie w momencie dotyku baterii prysznica, bo woda stanowi doskonałe połączenie z ziemią. Różnicówka odcina zasilanie w 30 ms, czyli szybciej niż Twoje serce zdąży wygenerować migotanie komór tyle wystarczy, by uniknąć śmiertelnego porażenia.

Wybieraj RCD typu A, nie AC w instalacjach z elementami elektronicznymi (termostaty cyfrowe) pojawiają się składowe pulsujące, które różnicówka typu AC może przeoczyć. Charakterystyka wyzwalania 30 mA chroni ludzi, 10 mA stosuje się tylko w obiektach z ograniczoną odpornością (baseny, gabinety medyczne). W domu jednorodzinnym 30 mA to optymalny kompromis między bezpieczeństwem a odpornością na fałszywe wyzwolenia przy burzy.

Przed pierwszym podłączeniem wykonaj test RCD przyciskiem TEST na obudowie powinien wyzwolić w czasie krótszym niż 30 ms. Co miesiąc powtarzaj test w sezonie grzewczym, a co rok zleć elektrykowi pomiar czasu wyzwalania miernikiem profesjonalnym. Pomiar impedancji pętli zwarcia potwierdza, że wyłącznik nadprądowy zadziała zanim różnicówka, co rozkłada ochronę na dwie niezależne warstwy.

Rezystancja izolacji po ułożeniu i po wylaniu powinna wynosić co najmniej 10 MΩ poniżej tej wartości mamy do czynienia z uszkodzoną izolacją, prądem upływu i ryzykiem porażenia. Pomiary wykonywane miernikiem 500 V DC oddają rzeczywistą wytrzymałość izolacji, zwykły multimetr wskazówkowy nie nadaje się do tego celu. Wynik zapisuj w dokumentacji powykonawczej razem z datą, temperaturą otoczenia i typem miernika producent maty wymaga tych danych do rozpatrzenia reklamacji.

Najczęstsze błędy przy podłączaniu elektrycznego ogrzewania podłogowego

Siedem grzechów głównych powtarza się w niemal każdym nieudanym montażu, a każdy z nich kosztuje ponowne skuwanie posadzki od kilku do kilkudziesięciu tysięcy złotych.

• Brak projektu mocy zbyt mała moc oznacza, że podłoga nigdy nie osiągnie komfortowej temperatury przy mrozie; zbyt duża moc w małej łazience przegrzewa przewód i skraca żywotność.
• Pominięcie pomiarów rezystancji brak wpisu w karcie gwarancyjnej oznacza utratę gwarancji producenta, a uszkodzenie wykryte dopiero po wylaniu kosztuje dziesięciokrotnie więcej niż samo skuwanie.
• Przecięcie kabla grzewczego każde miejsce przerwania żyły to martwy punkt ogrzewania; koniec maty można skrócić wyłącznie przez odcięcie kabla zasilającego (zimny koniec), nigdy samego kabla grzewczego.
• Brak RCD w obwodzie ryzyko porażenia prądem w mokrym pomieszczeniu, odmowa odbioru przez nadzór budowlany, utrata polisy ubezpieczeniowej w razie szkody.
• Montaż pod stałą zabudową szafa z dnem do podłogi, wanna z obudową, pralka bez nóżek 10 cm: ciepło nie ma ujścia, kabel degraduje się w temp. 60-70°C.
• Zbyt gruba wylewka nad matą warstwa kleju 15-20 mm tłumi ciepło tak skutecznie, że podłoga potrzebuje 3-4 godzin na nagrzanie; użytkownik wyłącza ogrzewanie po tygodniu i uważa je za nieudane.
• Brak wygrzewania włączenie maty na maksimum w dzień po wylaniu powoduje szok termiczny wylewki i mikropęknięcia, które po pół roku ujawniają się jako trzaski pod stopami i odspojone płytki.

Najczęstszy błąd w podłączaniu to pomylenie zacisków N z L w termostacie termostat działa, ale na stałe podaje napięcie na matę nawet przy wyłączonym przekaźniku, bo logika odczytuje fazę tam, gdzie powinna być masa. Pierwszy objaw to nagrzewanie podłogi po wyłączeniu termostatu, drugi to wyzwolenie RCD przy każdym załączeniu. Rozwiązanie: miernikiem napięcia sprawdź polaryzację na zaciskach termostatu przed pierwszym uruchomieniem.

Koszty inwestycji i eksploatacji

Realny budżet dla łazienki 10 m² z matą grzewczą obejmuje cztery pozycje: samą matę, termostat z czujnikiem, klej elastyczny oraz robociznę elektryka (jeśli zlecasz podłączenie). Mata 150 W/m² o łącznej mocy 1500 W to wydatek rzędu 1800-2800 zł, termostat z programatorem tygodniowym 200-450 zł, klej C2TE S1 na 10 m² to około 250-400 zł. Razem 2250-3650 zł za sam materiał, robocizna elektryka z pomiarami to dodatkowe 400-800 zł, jeśli sam nie masz uprawnień SEP.

Koszt eksploatacji przy taryfie G11 (całodobowej) wynosi około 0,75 zł/kWh. Mata 1500 W pracująca średnio 4 godziny dziennie zużywa 6 kWh, czyli 4,50 zł dziennie, w miesiącu około 135 zł. Przy taryfie G12 (tańsza noc 22-6 i 13-15) i akumulacji ciepła w wylewce lub grubych płytkach można obniżyć koszt do 70-90 zł miesięcznie, o ile włączysz ogrzewanie głównie w godzinach taniej stawki. Z perspektywy 10 lat eksploatacji daje to 8000-16 000 zł samego prądu.

Zwrot z inwestycji względem ogrzewania grzejnikowego w domu z własną kotłownią bywa nieoczywisty, ale komfort cieplny i brak widocznych grzejników rekompensują różnicę w większości realizacji. W mieszkaniu z ogrzewaniem miejskim lub gazowym podłogówka elektryczna pełni rolę dogrzewania wiosenno-jesiennego, kiedy kaloryfery jeszcze nie pracują, a komfortowej temperatury podłogi brakuje najbardziej.

FAQ pytania, które padają przy pierwszym montażu

Czy elektryczne ogrzewanie podłogowe mogę podłączyć sam, bez elektryka?

Podłączenie samej maty do termostatu jest czynnością stosunkowo prostą i nie wymaga uprawnień SEP, jeśli matę kupiłeś jako gotowy zestaw z odpowiednim przekrojem przewodu. Inaczej wygląda sprawa z wpięciem obwodu do rozdzielni i uruchomieniem zabezpieczeń to czynność wymagająca uprawnień SEP do 1 kV (grupa 1) i wpisu w dzienniku budowy. Pomiary rezystancji izolacji megaomomierzem również powinien wykonać elektryk z uprawnieniami, bo wynik stanowi dokument ochronny w razie awarii.

Jaką moc maty wybrać pod płytki w łazience?

Standard to 150 W/m² dla strefy mokrej i 180 W/m² dla strefy brzegowej przy oknie lub ścianie zewnętrznej. W łazienkach 5-8 m² z dobrą wentylacją i ogrzewaniem wspomagającym (grzejnik drabinkowy) maty 150 W/m² w zupełności wystarczają. W dużych łazienkach 12-20 m² bez dodatkowego źródła ciepła lepiej sięgnąć po 180 W/m², by czas nagrzewania nie przekraczał 30 minut.

Czy ogrzewanie podłogowe można układać pod panele laminowane?

Tak, ale tylko z folią grzewczą lub matą o mocy nieprzekraczającej 100 W/m². Panele laminowane mają opór cieplny 0,10-0,15 m²K/W, więc każdy dodatkowy wat powyżej tej granicy powoduje przegrzewanie HDF i degradację połączeń. Folia aluminiowa pod panelem odbija ciepło w górę i obniża temperaturę pracy, ale jej brak to najczęstsza przyczyna rozchodzących się łączeń po dwóch sezonach grzewczych.

Co się stanie, gdy zaniknie prąd podczas pracy maty?

Nic złego mata po prostu przestaje grzać, termostat traci zasilanie i przechodzi w tryb pamięci. Po przywróceniu napięcia wraca do zaprogramowanej temperatury. Warto wybrać termostat z podtrzymaniem bateryjnym ustawień (najczęściej CR2032), by po dłuższej awarii sieci nie trzeba było programować harmonogramu od nowa.

Jeśli właśnie kończysz remont łazienki lub sypialni i masz pod ręką metrówkę oraz miernik, to wszystkie narzędzia, by samodzielnie podłączyć ogrzewanie podłogowe elektryczne, już posiadasz. Wystarczy konsekwencja w trzymaniu się harmonogramu pomiarów, cierpliwość przy 21-dniowym wygrzewaniu wylewki i rozsądek przy podłączaniu do rozdzielni. Daj znać w komentarzu, jaką strefę ogrzewasz i jaki efekt osiągnąłeś różne pomieszczenia rządzą się swoimi prawami, a praktyka weryfikuje teorię skuteczniej niż instrukcja.

Aktualizacja: artykuł uwzględnia wymagania normy PN-HD 60364-7-753 (instalacje ogrzewania podłogowego), PN-EN 12004 (kleje do płytek) oraz PN-EN 50559 (rezystancja izolacji w systemach grzewczych). Specyfikacje cenowe pochodzą z ofert polskich dystrybutorów materiałów instalacyjnych w pierwszym kwartale 2024 roku. Parametry techniczne mat i kabli odpowiadają danym katalogowym typowych produktów dostępnych na rynku polskim. Źródła danych: Polski Komitet Normalizacyjny (www.pkn.pl), portal techniki budowlanej (www.itb.pl), Polska Izba Inżynierów Budownictwa (www.piib.org.pl).
